Max.Product 사이즈: | L2500*W1650*H1200mm | 두께를 줄이기: | 2.0-200mm |
---|---|---|---|
절개 칼: | 8500 밀리미터 | 제어 시스템: | 변환기 |
커팅 스피드: | 0-25m/min | 전체 전력: | 8.14 kw |
전체적인 차원: | L5800*W3500*H2400mm | 전체 중량: | 2000 킬로그램 |
하이 라이트: | 25m/min 자동 슬라이싱 기계,에바 자동 슬라이싱 기계,에바 수평선상 거품 절단기 |
모델 | DTPQ-1650 | DTPQ-2150 |
Max.Product 사이즈 | L2500*W1650*H1200mm | L3000*W2500*H1200mm |
두께를 줄이기 | 2.0-200mm | 2.0-200mm |
절개 칼 | 8500 밀리미터 | 9400 밀리미터 |
제어 시스템 | 변환기 | 변환기 |
커팅 스피드 | 0-25m/min | 0-25m/min |
전체 전력 | 8.14 kw | 8.14 kw |
전체적인 차원 | L5800*W3500*H2400mm | L7800*W4200*H2400mm |
전체 중량 | 2000 킬로그램 | 2200 킬로그램 |

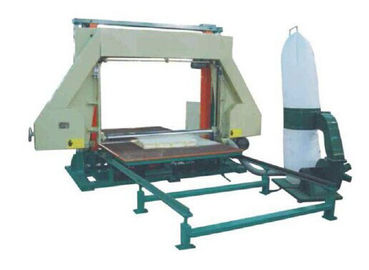

이 기계는 주파수 변환과 속도 조정률의 최근 외국 기술을 채택하고, 주로 거품의 수평선상 왕복 박편화에 적합합니다. 그것은 완전 자동 디지털이 딸려 있습니다
제어 시스템은 용이한 작동과 정확 컷팅을 보증합니다.
기계 구조
& 이 기계는 기지, 벨트 툴 홀더, 작업대와 전기 작동 박스로 구성됩니다.
& 스크루 드라이버, 기타 등등을 높이면서, 기계 베이스는 토대, 기둥, 슬라이딩 슬리브, 스크루와 그것의 핵심, 접합부로 구성됩니다.
& 벨트 툴 홀더는 툴 홀더, 벨트 커터 휠과 그것의 구동 장치, 벨트 커터, 커터 박스, 경향 조정 기구, 보호 커버, 기타 등등으로 구성됩니다.
& 작업대는 플랫폼, 가이드 휠, 가이드 레일, 브라켓, 플랫폼 드라이브 장치, 버퍼, 기타 등등으로 구성됩니다.
작업 원칙
1. 거품이 플랫폼에 위치한 후, 플랫폼이 가이드 레일에 이동하고, 왕복 방법으로 드럼을 통과하도록, v 벨트와 웜 기어 감속기와 함께, 토대 위의 구동 모터는 회전하기 위해 플랫폼의 뒤에 변속 기어와 랙을 운전합니다. 플랫폼이 병렬급전과 절단을 보증하기 위해 미리 설정된 공간 범위 이내에 평행한 방향으로 이동할 수 있도록, 가이드 레일의 양쪽 끝은 조정할 수 있는 여행 스위치를 갖추고 있습니다. 버퍼는 플랫폼이 이동할 때 진동이 발생시킨 감소하기 위한 플랫폼과 가이드 레일 사이에 설치됩니다.
2. 벨트 커터 휠은 벨트 커퍼 홀더에 설치됩니다. 구동 모터는 감속하기 위해 v-벨트 풀리와 협력하고, 회전하기 위해 벨트 커터 휠을 운전하여서, 벨트 커터가 벨트 커터 휠의 주위를 회전합니다. 벨트 나이프 홀더는 블레이드를 날카로운 채로 유지하기 위해 벨트 칼 연삭용 휠을 갖추고 있습니다. 벨트 도구 받침대의 상승과 하락은 또 다른 구동 모터에 의해 제어됩니다. 구동 모터가 기어 하강기에 의해 감속된 후, 리드 스크루 핵심과 리프팅 운동을 실현하기 위해 리드 스크루 핵심으로 연결된 슬라이딩 슬리브를 이로써 운전하면서, 구동 모터는 양쪽 끝에 있는 베벨 기어와 함께 리드 스크루를 운전합니다. 나이프 홀더와 함께.
3. 기계는 조작 패널에 의해 제어됩니다. 작동 박스의 패널은 전원 스위치, 다양한 조작 버튼류, 작전 표시기등, 두께 게이지와 더불어, 앞으로, 뒤로, 지연 단추, 생산 계측기, 등을 갖추고 있습니다.
4. 기계는 커터 경향 조정 기구를 또한 갖추고 있습니다. 칼과 거품을 줄일 때, 기울기 각도 (칼의 항공기와 수평면 사이의 디 앵글)은 거품의 두께와 비중에 따라 선택될 수 있습니다. 경향의 공통 가치는 다음과 같이, -2에서' +3까지' 이릅니다 :
